PLL 校准指南
PLL 校准指南（PLL Calibration Guide）
简介
如果您已将 AMFITRACK Sensor（传感器） 的固件升级到 V3.1 或更高版本，并希望使用 PLL 自动启动（PLL Auto Startup） 功能，则必须先对传感器进行 PLL 校准（PLL Calibration），否则自动启动功能将无法正常工作。
校准前准备
首先，请将 EMF Source（电磁场发射器） 和 EMF Sensor（传感器） 放置在一个平整的表面上，例如桌面。
传感器的摆放位置必须符合以下要求：
距离 Source 0.6 米（60 cm）
位于 Source 的 X 轴正方向
方向为 USB-C 接口朝向的一侧
同时：
传感器 LED 指示灯朝上
传感器正面朝向 Source
如下图（Figure 1）所示：

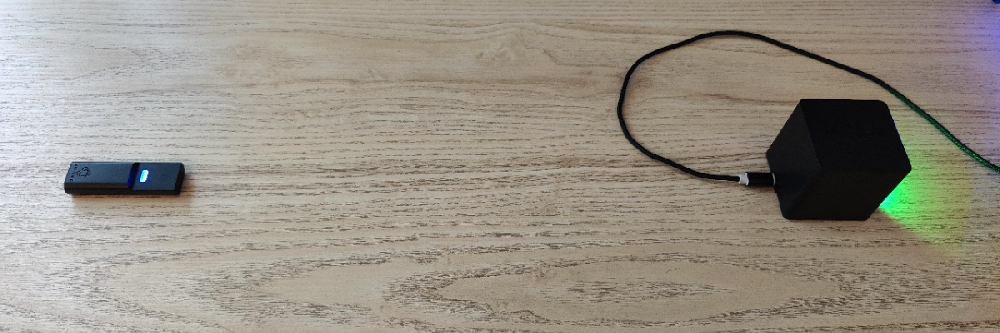

图 1：传感器放置在距离 Source 0.6 米处，并正对 Source。
开始校准
当 Source 和 Sensor 按照上述要求摆放完成后：
打开电脑上的 AMFITRACK Viewer。
等待软件识别并加载所有设备。
然后按照以下步骤进行操作。

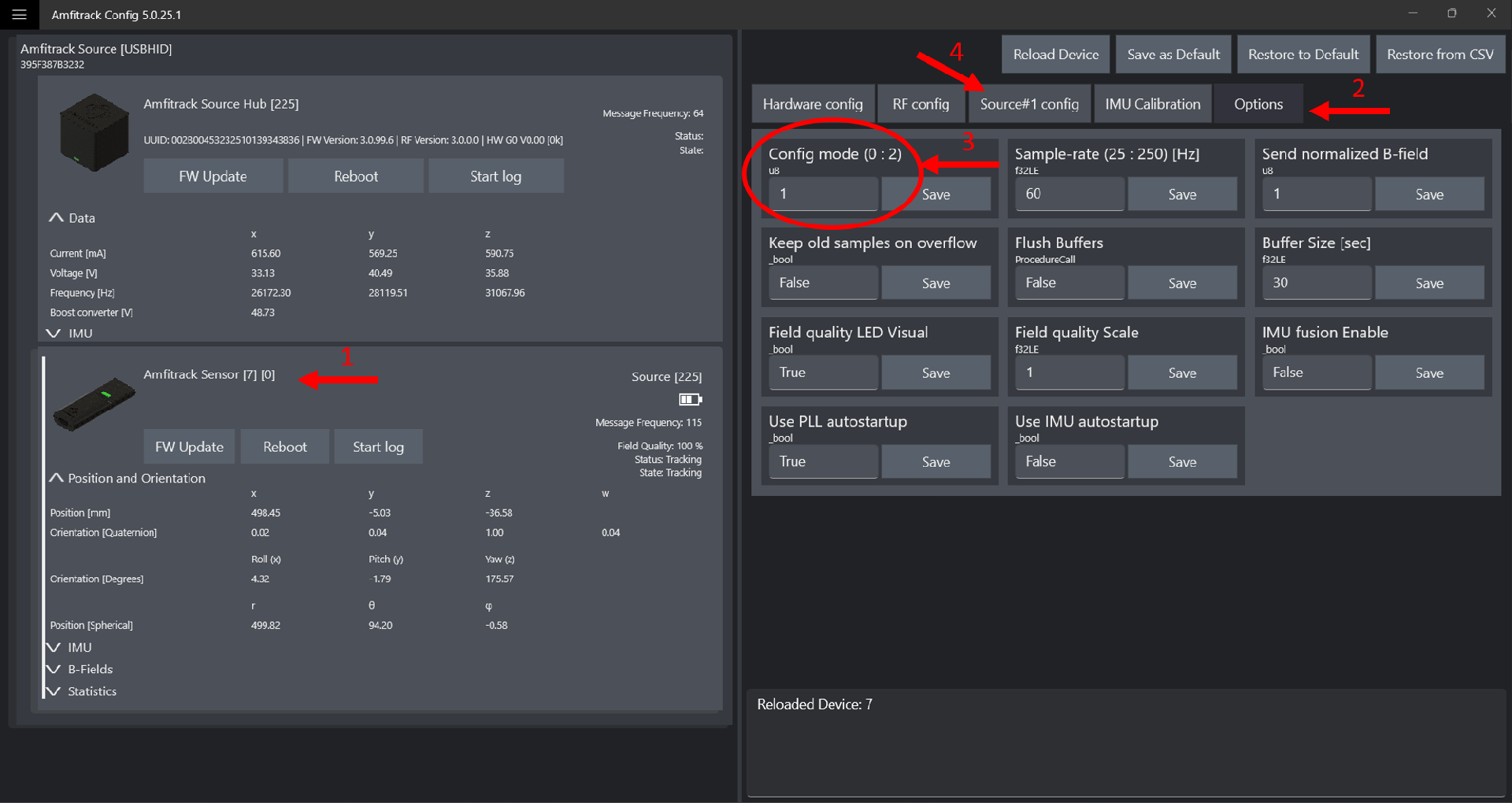

第一步：选择需要校准的传感器
在软件左侧设备列表中：
点击需要进行 PLL 校准的 AMFITRACK Sensor。
第二步：进入 Options 页面
在软件右侧：
点击：
Options
选项卡。
第三步：修改 Config Mode
找到参数：
Config mode
将其设置为：
1
然后点击：
Save（保存）
使配置写入设备。
第四步：进入 Source#1 config 页面
点击：
Source#1 config
选项卡。

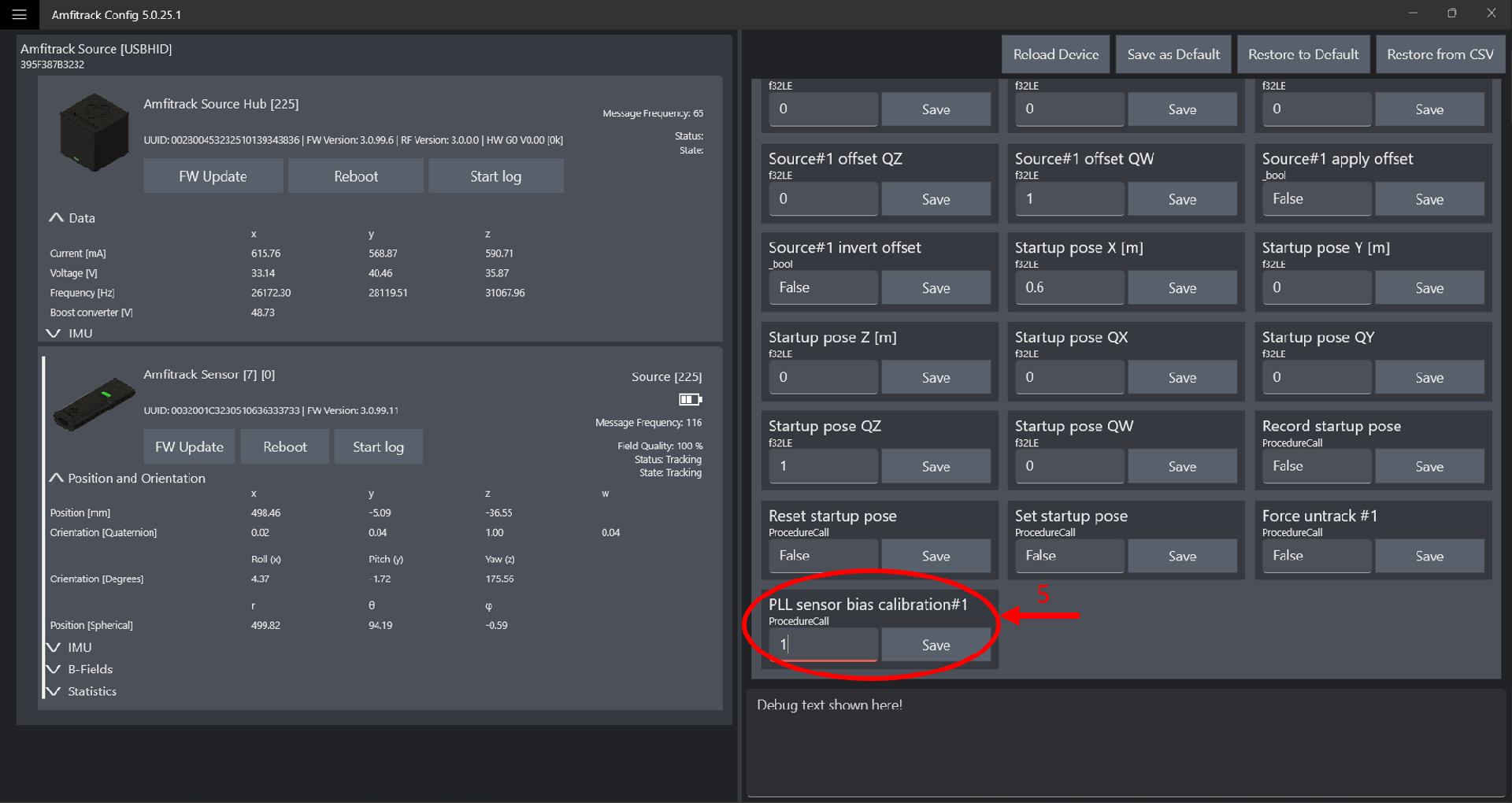

开始 PLL 校准
在 Source#1 config 页面中：
找到参数：
PLL sensor bias calibration
将其设置为：
1
然后点击：
Save
即可开始 PLL 校准。
等待校准完成
开始校准后：
传感器会进入：
PLL Calibration
状态。
通常：
整个校准过程：
少于 10 秒钟。
如何判断校准结束？
在校准过程中：
设备状态（State）会显示：
PLL Calibration
当状态变为其它状态时：
表示：
PLL 校准已经完成。
此时无需进行任何其它操作。
校准参数汇总
| 参数 | 设置值 | 说明 |
|---|---|---|
| Sensor 与 Source 距离 | 0.6 m | 固定距离（60 cm） |
| 放置方向 | Source X 轴正方向（USB-C 接口方向） | Sensor 位于 Source 前方指定位置 |
| Sensor 朝向 | 面向 Source | 保持正对发射器 |
| LED 朝向 | 向上 | 保持水平放置 |
| Config mode | 1 | 启用校准模式 |
| PLL sensor bias calibration | 1 | 启动 PLL 偏置校准 |
| 校准时间 | 约 10 秒以内 | 状态退出 "PLL Calibration" 即表示完成 |
注意事项
PLL 校准仅适用于固件版本 V3.1 及以上的传感器。
校准前必须确保 Source 与 Sensor 的摆放位置、距离和方向符合要求，否则可能导致校准失败或自动启动功能异常。
校准过程中请保持设备静止，不要移动 Source 或 Sensor。
当设备状态从 "PLL Calibration" 切换为其他状态时，即表示校准已经完成，此后即可正常使用 PLL Auto Startup（自动启动） 功能。
